Lektion 013: Volymobjekt, Drapering

© Idé, produktion och design: CAD Konsult Syd

Skapa volymobjekt med Drapering

Drapering innebär att man skapar ett volymobjekt som, liksom ett lakan, lägger sig över nivåkurvor.
Nivåkurvorna nedan har, utifrån och in, elevationen 0, 500, 1000, 1500, 2000 (mm).

Gör så här:

1. Tag verktyget "Drapera" på palettens volymflik.
2. Markera samtliga kurvor. [Enter].
3. På "Select mesh corner": Klicka vid A.
4. På "Select opposite mesh corner": Klicka vid B.
5. På "Enter mesh size": Välj 30 (upplösningen på draperingen).
6. På "Enter base thickness": Välj t ex 100.

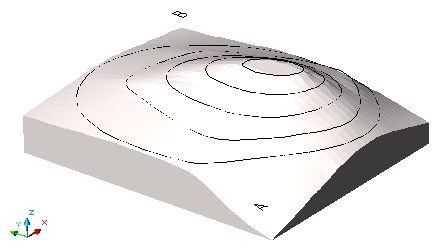

   Så här blir draperingen:


Denna "kulle" kan kombineras med andra volymobjekt. Man använder Boolean- operationerna (Union, Intersect., Subtract). Se kommande lektioner.
