CAD Konsult Syd - Basutbildning 2: Grundläggande projektering

Lektion 10d: Trappor: Konvertera från linjer och skapa sektion

© Idé, produktion och design: CAD Konsult Syd

Skissen som ska bli en trappa består av:

Trappsteg:

Vanliga linjer i plan
Svart

Trappans vänstersida:

Polylinje i plan
Röd

Trappans högersida:

Polylinje i plan
Grön

Gånglinje:

Polylinje i plan
Blå

Färgerna har endast syftet att visa skissens delar.
Linjeskiss - Trappa

I filmklippet visas:

Först: Konvertering av linjer och polylinjer till en konsoltrappa.
Sedan: Hur man skapar en sektion av trappan.

Trappan tilldelas:

Höjd:
3200
Riktning:
Upp
Terminering:
Tread

Convert to Stair

Så här blir den färdiga trappan i plan:
Trappa i plan

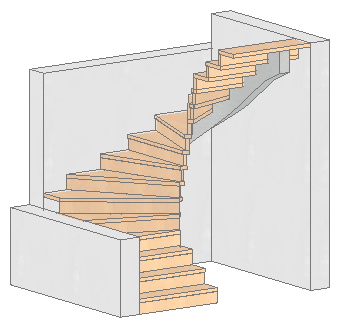

Den färdiga trappan i 3D Isovy:
Trappa i isovy
Trappsektionen:
Trappan i sektion

Media Filmklipp: Konvertera linjer till trappa Media

Starta högtalarna till datorn.
Klicka två gånger på playknappen nere till vänster för att spela upp filmen.

Starta högtalarna till datorn.
Klicka på Play. Kan behövas två klick.
