3D fönster till Architechtural Desktop

© Idé, produktion och design: CAD Konsult Syd

Bakgrund

I Autodesk Architectural Desktop finns 3D-fönster. Dessa är allmänt definierade utan precisering av material,
färg, brandklass, ljudklass m.m.
CAD Konsult Syd har utformat definitioner för 3D-fönster. Dessa definitioner bygger på information hämtat från
Elitfönsters hemsida. Utformningen har skett i samverkan med Elitfönster.

Ladda hem Elitfönsterdefinitionerna

Kontakta CAD Konsult Syd för att erhålla länk för nedladdning.

Elitfönster

Vi hänvisar till Elitfönsters hemsida för att få tillgång till deras produkter.

Fyra produktgrupper definierade av CAD Konsult Syd till Architectural Desktop:

• Original
  • EFH
    Utgående glidhängt fönster med 3-glas isolerruta Elit Superenergi.
  • AFK
    Fast fönster med 3-glasad isolerruta Elit Superenergi.
  • EFSU
    Utåtgående sidohängt fönster med 3-glas isolerruta Elit Superenergi.
  • ED
    Utåtgående fönsterdörr med 3-glas isolerruta Elit Superenergi.
• Objekt

  Definieras efter önskemål
• Tradition

  Definieras efter önskemål
• Design

  Definieras efter önskemål

Detta kan man göra:

Hämta respektive fönsterkommando från Toolpaletterna.
Rita som vanligt.
Använd de vanliga AutoCAD-kommandona när du editerar.
Välj detaljering efter behov:

I plan: Normal detaljering

I plan: Hög detaljering

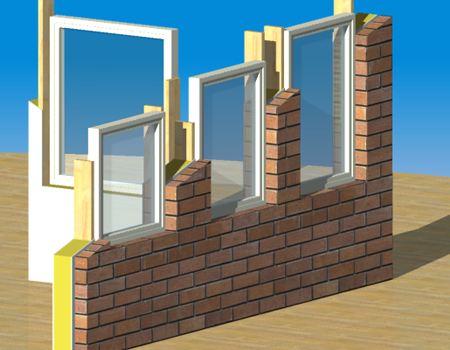

I 3D: Hög detaljering

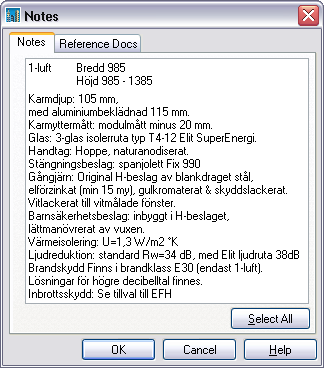

Information om fönstren i "Window Style"

Gör så här:

1. Markera ritat fönster. Högerklicka.
2. Välj "Edit Window Style".
3. Välj fliken "General".
4. Välj "Notes" och fliken "Notes".

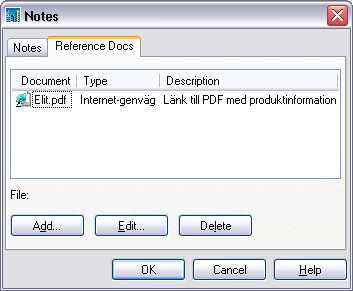

Produktinformation om fönstret i "Window Style"

I fliken "Reference Docs" dubbelklickar man på en sökväg (Internet genväg).
Då laddas en PDF-fil med produktinformation från Elitfönster.

Fönsterförteckning

Fönsterförteckningen uppdateras i realtid, dvs. i samma ögonblick som fönster tillkommer, borttages,
eller förändras på annat sätt. Sådan förändring kan gälla längd eller höjd.

Följande parametrar finns definierade:

• Tillhörighet
  • Byggnad
  • Våning
• Littera
  • Littera
  • Modulmått
  • Manuellt
• Fönstertyp
  Öppningsmått
  • Höjd
  • Bredd
• Brandklass
• Ljuddämpning (dB)
• Up-värde (W/m²°C)
• Material och färgsättning
  • Karm
  • Färg
  • Typ av glas
• Beslagstyp, eller -ID
• Beskrivning från definitioner
• Antal
• Kommentarer

Kontakta oss på CAD Konsult Syd för mer information!
