Bakgrund

I Autodesk Architectural Desktop finns 3D-väggar. Dessa är allmänt definierade utan precisering av skikt, material, brandklass, ljudklass m.m.
CAD Konsult Syd har utformat definitioner för 3D-väggar. Dessa definitioner bygger på information hämtat ur Gyproc Handbok. Utformningen har skett i samverkan med BPB Gyproc.

Ladda hem Gyproc-väggarna

Kontakta CAD Konsult Syd för att erhålla länk för nedladdning.

BPB Gyproc

Vi hänvisar till BPB Gyprocs hemsida för att få tillgång till deras produkter.

Väggsystem definierade av CAD Konsult Syd till Architectural Desktop:

  • Innerväggar
    • Stålstomme
      • Gyproc ER c 450
        37 st
      • Gyproc XR
        37 st
      • Gyproc Ergonomic
        28 st
    • Trästomme
      • Reglar c 600
        30 st
      • Reglar c 450
        16 st
  • Ytterväggar:
    • Trästomme c 600
        6 st
    • Stålstomme
      25 st

Detta kan man göra:

Hämta respektive väggkommando från Toolpaletterna.
Rita som vanligt.
Använd de vanliga AutoCAD-kommandona när du editerar.
Välj detaljering efter behov:

I plan: Normal detaljering
Normal detaljering i planmodellen
I plan: Hög detaljering
Hög detaljering i planmodellen
I 3D: Hög detaljering

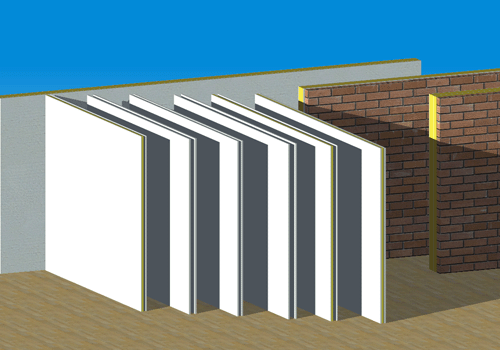

Hög detaljering i 3d-modellen

Information om väggarna i "Wall Style"

Gör så här:

  1. Markera ritad vägg. Högerklicka.
  2. Välj "Edit Wall Style".
  3. Välj fliken "General".
  4. Välj "Notes" och fliken "Notes".
    Den valda väggens beteckning och uppbyggnad visas.
    Information som här tas bort eller tillförs blir gällande för alla väggar med samma stil.

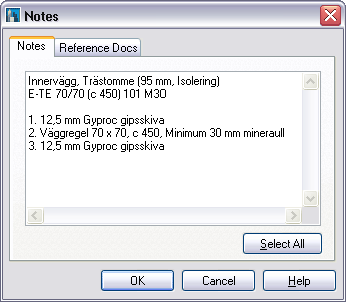

    Notes

Plandefinition av väggen i "Wall Style"

Gör så här:

  1. Markera väggen. Högerklicka.
  2. Välj "Edit Wall Style".
  3. Välj fliken "General".
  4. Välj "Notes" och fliken "Reference Docs".
  5. Markera planritningsfilen. OK.

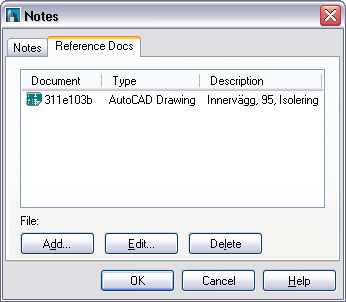

    Reference Docs
    Den valda väggens plandefinition öppnas som en dwg-fil.
    Plandefinition

Aktivera väggförteckningen

Väggförteckningen uppdateras i realtid, dvs. i samma ögonblick som väggar tillkommer, borttages, eller förändras på annat sätt. Sådan förändring kan gälla längd eller höjd.

Följande parametrar finns definierade:

  • Tillhörighet
    • Byggnad
    • Våning
  • Littera
    • Manuellt
    • Automatiskt
  • Mått
    • Längd
    • Bredd
    • Höjd
    • Yta (brutto och netto)
    • Volym (brutto och netto)
  • Väggtyp
  • Material
  • Brandklass
  • Ljudklass
  • Regelverk
  • Up-värde
  • Beskrivning
  • Antal

Väggförteckning

Kontakta oss på CAD Konsult Syd för mer information!
